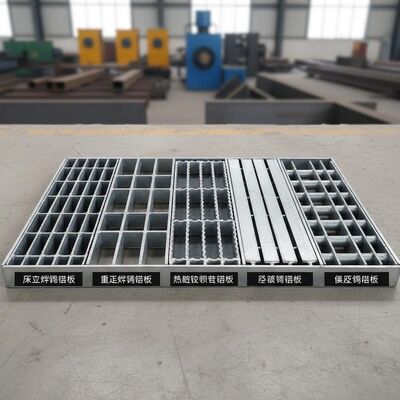

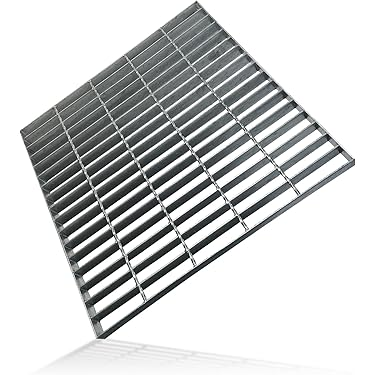

Druckverschlossene Stahlgitter mit heiß dip galvanisierter gezackter Oberfläche für schwere Anwendungen

Place of Origin:Henan
Markenname:Gnee
Zertifizierung:SGS
Lieferfähigkeit:10000 Tonne/Tonnen pro Monat
Produktbeschreibung
Druckgeschweißte Stahlgitterprodukte
Produktübersicht

Pressgeschweißtes Stahlgitter wird durch einen Prozess hergestellt, der Nuten, das Einsetzen von Druckverschlussstopfen und die Endbearbeitung umfasst. An den Schnittpunkten von Flachstahl und horizontalen Stangen wird die horizontale Stange in den tragenden Flachstahl gepresst und sicher befestigt. In einigen Anwendungen kann Flachstahl auch für die horizontalen Stangen verwendet werden.

Dieses Gitter wird häufig für verschiedene industrielle Anwendungen eingesetzt, darunter Böden, Laufstege, Zwischengeschosse/Decks, Treppenstufen, Zäune, Tresorböden, Rampen, Dock-/Lagerflächen, Kanaleinlässe, Fenster- und Maschinenschutzgitter, Waschplätze, Lüftungsgitter, Lagerregale, abgehängte Decken und Entwässerungsabdeckungen.

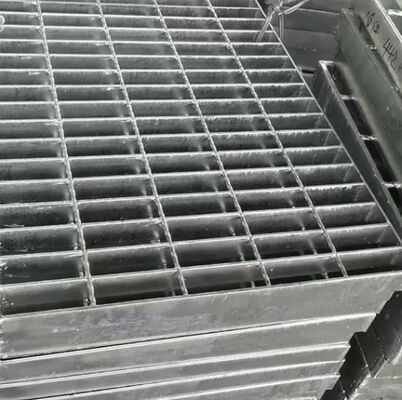

Press-locked steel grating installation and application examples
Technische Spezifikationen
Material Kohlenstoffstahl Q235, Edelstahl 304 / 316
Typ Pressgeschweißt / Flachstahl / Serrated Bar / I-Träger
Größe der Tragstäbe 20 x 3 bis 100 x 9 mm; I-Träger-Spezifikationen: 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 usw.
Abstand der Tragstäbe 12,5 bis 100 mm (30, 40, 60 mm empfohlen, amerikanischer Standard verfügbar)
Abstand der Querstäbe 18,5 bis 101,6 mm (50, 100 mm empfohlen, amerikanischer Standard verfügbar)
Standard Spezifikation Tragender Flachstahl: 25x3mm / Mittlerer Abstand: 30mm, 40mm, 50mm, 100mm
Horizontale Stange: 10x2mm / Mittlerer Abstand: 50mm, 100mm
Oberflächenbehandlung Unbehandelt / Lackiert / Feuerverzinkt
Stahlstandard China GB700-88 / Amerika ASTM (A36) / Großbritannien ASTM (A36)
HDG Standard China GB/T13912-92 / Amerika ASTM (A123) / Großbritannien BS729
Qualitätsstandard China YB/T4001-1998, Amerika ANSI/NAAMM (MBG531-88), Großbritannien BS4592-1987, Australien AS1657-1992
Spezifikationen für den Abstand der Tragstäbe
Nr. Abstand der Tragstäbe (mm) Standard-Panelbreite (Dicke der Tragstäbe 5 mm) Anzahl der Tragstäbe (Stk.) Anmerkung
1 12,5 1005 81 Der Abstand zwischen den beiden Seiten ist kleiner als der normale Abstand der Tragstäbe
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23,85 1007 43
6 25 1005 41
7 30 995 34
8 30,16 1000 34
9 30,3 1005 34
10 32,5 1013 32
11 34,3 1000 30
12 35 1020 30
13 35,3 1029 30
14 40 1005 26
15 41 1030 26
16 41,4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

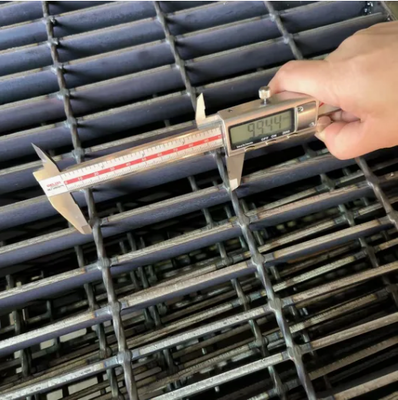

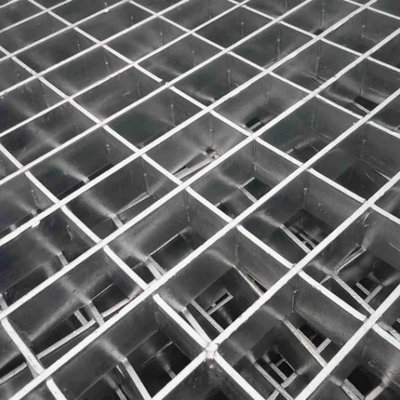

Steel grating technical details and close-up view
